[充电器]请高手指点初学者，谢谢

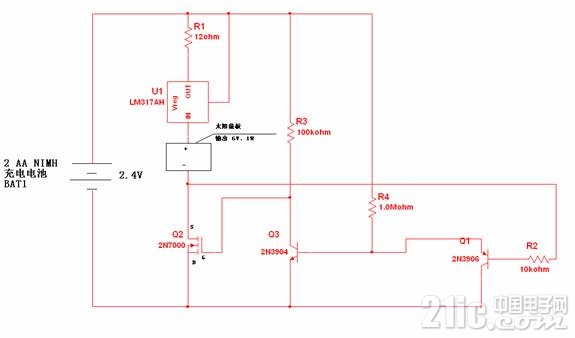

上图是太阳能板给2个AA NIMH电路充电的电路图，太阳能板的输出为0-6V（在充足太阳光的时候为6V,在太阳光不足的时候，电压会小于6V） 请回答以下问题： 1.        LM317在这里的作用是什么，流经R1的电流最大是多少（假设太阳光充足）2.        简述Q1,Q2,Q3的作用以及在电路里是如何工作的，分别在什么情况下导通 我的思路是： 1.NIMH电池充电时候需要控制充电电流，保证电池不会被抢点损坏       2.要保证太阳充足的时候能够给电池充电，当太阳光不充足时候，比如太阳能板电压降到了2V，要保证不会被电池反向充电。

但是继续下去就不知道怎么办了，请高手指点，谢谢啊高手木有来 广告的倒来了一个 唉在线顶一下1：LM317是恒流源电路的一部分，电流为1.25/120约10mA。

2：假设Q2导通后电压降为正值A。

当太阳光充足时候，Q2的3个引脚关系：Vd-Vs>=A;Vg-Vs>A;Q2导通。

当太阳光不充足时候，Q2的3个引脚关系：Vd-Vs
