[稳压电源]求大神指点万用表测量结果与示波器测试波形直接的差异

现在手上有一个灯具的开关电源，规格：220V/50Hz输入，12V输出。

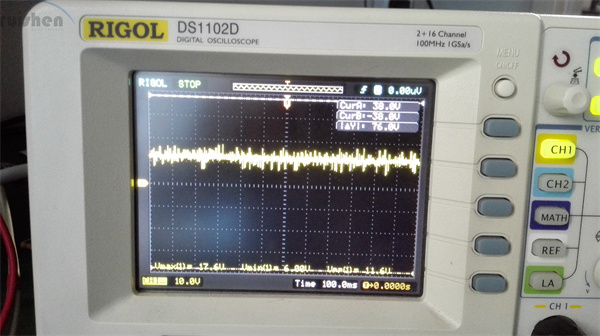

用福禄克的万用表测量电压为12.07V，用RIGOL的100MHz示波器测量波形如下：幅值显示为Vmax=17.6V,Vmin=6.00V,Vpp=11.6V.我直接测量的电源输出端，我不知道这电压为何变化这么大，电压表测的是平均值，有这么稳定么？为何示波器这么乱。

这个电源是不是很差呢？灯具的开关电源，肯定不会好到哪里去，有些还是交流或者脉冲的。

gx_huang 发表于 2015-5-15 14:20灯具的开关电源，肯定不会好到哪里去，有些还是交流或者脉冲的。

这太不稳定了，影响我传感器工作状态。

您能推荐下好的5V稳压方案么？现在用的78L05，电压在5.44到4.64V之间，传感器要求在4.75到5.25V之间。

上面的12V电源，串LC滤波电路，再78L05稳压，就可以了，记得78L05前后要加滤波电容。

只要正规的7805，输出电压误差是5%以内。

要么你的器件不对，要么你没有好好加滤波电容，要么前面输入的电源太差，纹波太大。

如果VIN_MIN都6V了，7805无法稳压了。

你可以加LC滤波，平均电压还是12V，纹波会小很多的。

除了支持，还是支持
