[ADI]ADM2687导致LDO输出不稳定

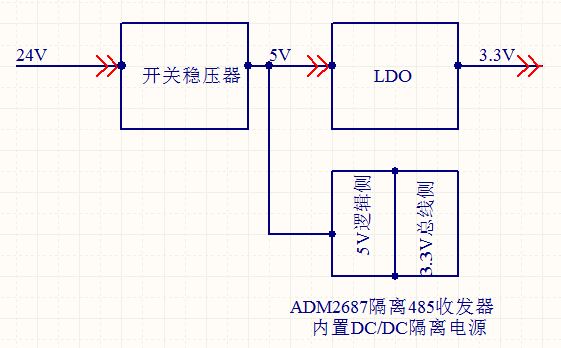

本帖最后由 dingliangzhu 于 2015-3-23 09:34 编辑 上图是我电路中的电源部分的示意图。

由开关稳压器得到的5v电压一方面通过LDO产生3.3v电压，一方面为ADM2687隔离变压器的逻辑侧提供5v供电电压（ADM2687集成了DC/DC，自身能够为总线一侧提供3.3v供电）。

现在的问题是：电路中焊上ADM2687后，LDO输出不稳定，在两个电压值上下跳动（上下两个电压差约200mv），去掉这个隔离收发器，LDO就工作正常。

我了解到，ADM2687要十分注意PCB布局，否则会产生EMI，我不知道是不是我布局的问题。

请大家帮帮忙，谢谢了！布线图呢？应该不是，建议上个详细的原理图和PCb

华丽生活 发表于 2015-3-20 16:30应该不是，建议上个详细的原理图和PCb

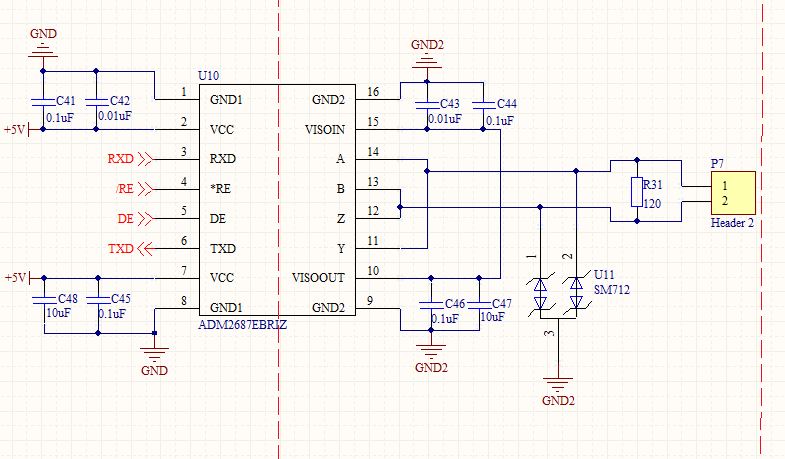

原理图上传了，我发现隔离485部分的逻辑供电是5v，单片机的电源是3.3v，二者485通信的逻辑电压可能会不兼容，但感觉这个不应该导致LDO输出异常。

我将单片机从板子上取下，保留485芯片，LDO 输出更加不稳。

jjjyufan 发表于 2015-3-20 14:21布线图呢？

基本的布线图已经上传，请帮忙看看。
