[DCDC]电源设计的差模共模问题，请看图

记得原来公司就总是用这个电路，这个主要针对的交流输入，如果输入的是24V直流电压，使用这个电路应该也使用吧，2）、这里面的几个元器件，应该选用多大呢？我知道那个共模电感是不能太大，差模电感呢？可以大点吗？C1,C2,C3人家说是X,Y电容，但我的是24V输入，是不是选用个101贴片电容就可以？用过此电路的请指点，路过的讨论。

。

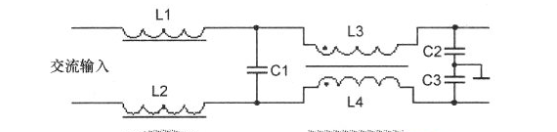

L1、L2是差模电感，L3和L4共用磁芯，共同构成共模电感，C1是X电容，C2和C3是Y电容，AC220V输入的话，X电容用X2的，Y电容用Y2的，而跨接在初次级的Y电容则是Y1，但这低压的元件选型我还真不了解

yytda 发表于 2014-12-18 17:17 L1、L2是差模电感，L3和L4共用磁芯，共同构成共模电感，C1是X电容，C2和C3是Y电容，AC220V输入的话，X电容 ...

谢谢，如果是低压输入，选用此电路也能启到抑制差模和共模信号的作用吧当然可以，电感要注意载流量。

j_zhang 发表于 2014-12-18 17:39 当然可以，电感要注意载流量。

那用在直流输入上还能启到滤除差模和共模信号的作用吗
