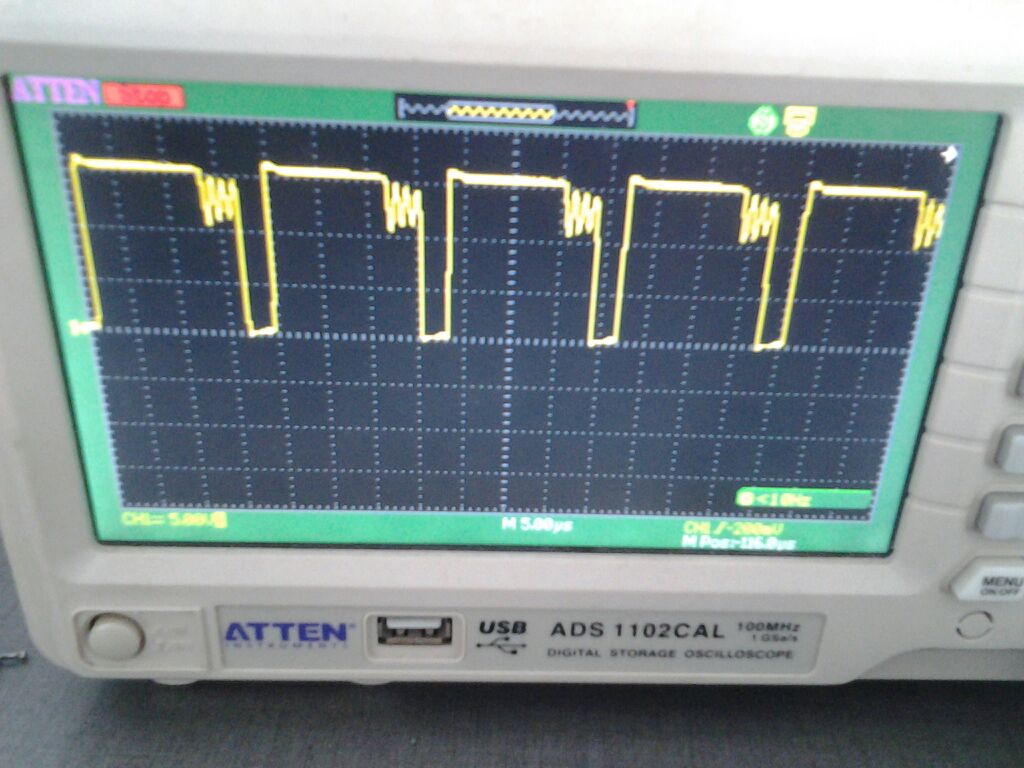

请大家帮我分析一下下面波形中的尾巴什么引起的

D:\我的文档\桌面波形为场效应管D极的波形电路中分布电感和分布电容引起的。

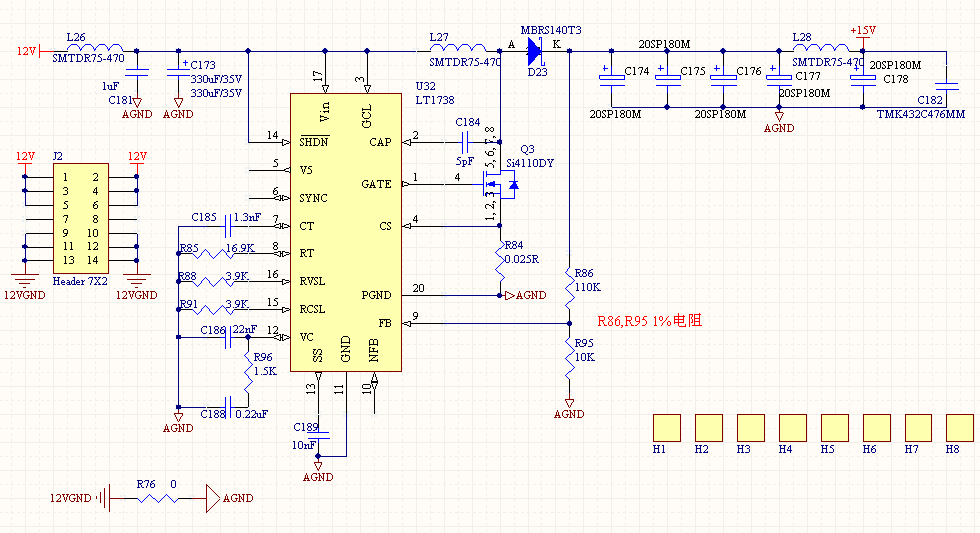

即以图中电感L27来说，它绝不仅仅是一个电感，该电感各匝之间存在电容，正如一支电容(例如图中C173)存在寄生电感一样。

标准的升压波形高平台是输出电压，振荡波的中心是输入电压如果你懂得换参考点的话，你所测的MOS管漏极D对地的波形其实是电感两端的电压波形（你把探头置地端放在电感的另一端，Ｄ端探头不动，最好用隔离探棒），这时你测的波形应该是你现有波形向下平移一个电源电压的直流偏置，好了这样的话就好理解了，MOS管导通，电感L两端电压为电源电压，关断会产生反相电动势，并传送能量，在能量消耗完时漏感的能量传不出去，只好消耗在震荡上，目前你的BOOST电路所带的载应该是工作在断续模式，试试把电流波形弄出来看看
