求教此款开关电路无输出是否是变压器设计问题

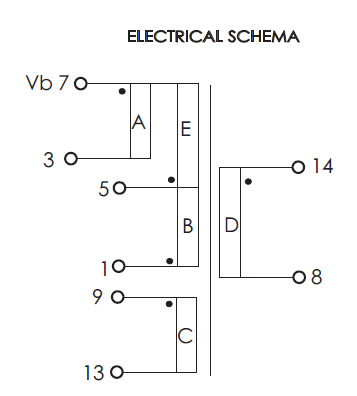

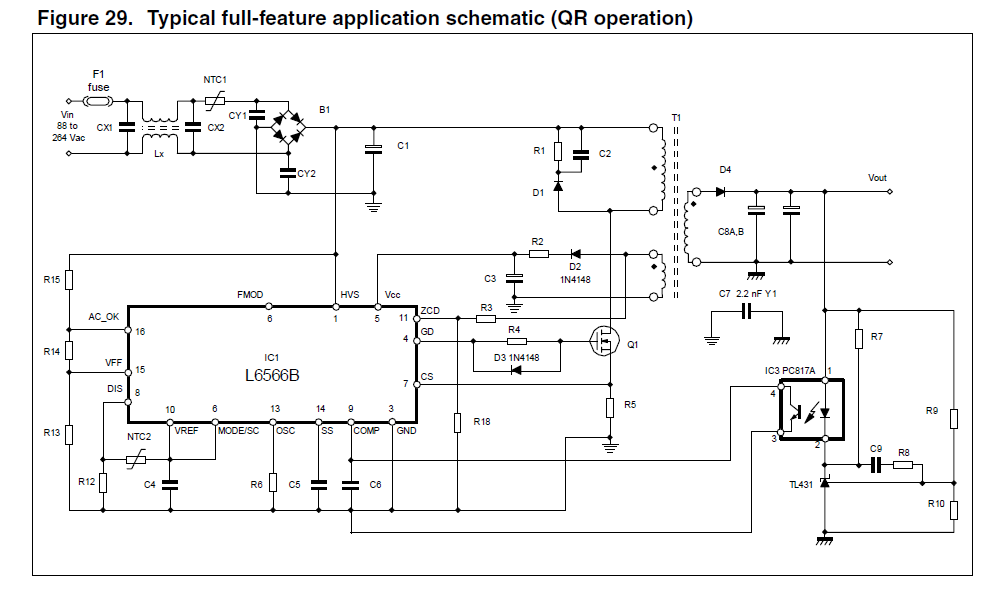

电路是根据参考电路来的，变压器各绕组如图，7-1是初级，9-13是辅助绕组，给芯片提供工作电压，14-8是次级。

现在的情况是上电芯片VCC脚一直恒定在6V，芯片不工作，辅助绕组次级似乎都没有励磁。

求教是否是变压器初级同名端搞错导致。

没人回答，算了，刚已经证实不是变压器问题就算同名端错了，也不可能完全无输出的

yytda 发表于 2015-5-12 19:42就算同名端错了，也不可能完全无输出的

变压器同名端没弄错，但芯片VCC脚就是只有6V，而且是非常平滑的6V，达不到工作电压，所以没办法工作。

怀疑是不是芯片问题。

但是每块样板都是这样。

joyce0726 发表于 2015-5-16 09:19变压器同名端没弄错，但芯片VCC脚就是只有6V，而且是非常平滑的6V，达不到工作电压，所以没办法工作。

怀 ...

VCC电容是多大的？这种情况，要先排除VCC电容有没有坏，不知道你的VCC电容库存了多长时间，如果VCC电容是坏的，那VCC电压起不来也就不足为怪了，
