这激励电路二极管的作用是什么

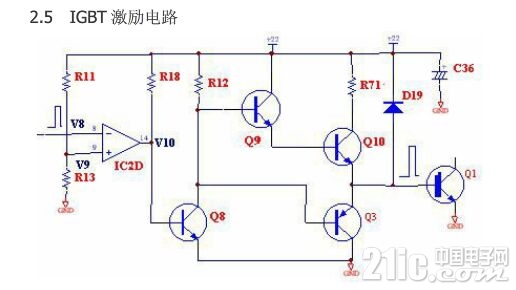

本帖最后由 软编小虫 于 2015-9-24 10:03 编辑 看了个激励电路，其中的D19二极管不知作用是什么，好像可有可无的样子，不知能不能去掉，有影响电路吗（这是电磁炉功率管的驱动电路）一般都没有这个二极管，倒是在IGBT和驱动输出之间串联一个小电阻在IGBT 与驱动之间串一个小电阻，那是带阻尼的功率管，可这个有点不一样呢。

不会是怕驱动端的峰压过高损坏IGBT的驱动脚，而引入这个二极管吧？但它的驱动电压是从+22V引入的。

再大也不会大于22V啊，去哪儿引起的峰压过高呢？！·用于旁路上电时功率IGBT的密勒电容的电荷，若没有这个D，上电时若驱动为高阻，C36上的电压又比较低，则Q10的发射结很容易被反向击穿。
