[充电器]基于（HM100）快充协议2.0 IC芯片

HM100是一款支持QC2.0协议的低成本USB高压充电接口芯片，能够配额各种副边反馈的AD-DC开关电源管理芯片满足输出电压。

HM100能自动检测是否支持QC2.0的需要充电的设备接入，如果检测到接入的需充电设备不足QC2.0，则默认 DC5V输出。

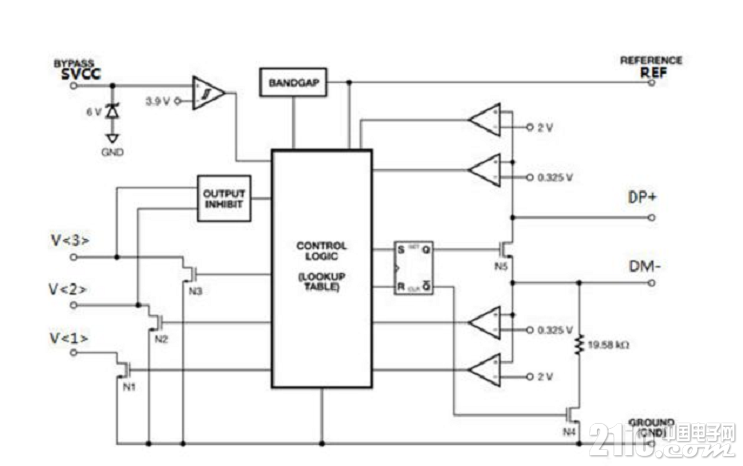

       主要特性：1.   输出电压：DC5V、DC9V、 DC12V 、以及DC20V兼容USB充电协议1.2版本2.   自动对充电适配器和被充电设备进行USB1.2充电协议握手3.   默认输出DC 5V4.   超低功耗：在输出5V时，芯片功耗低于1mW5.   完整的保护机制：引脚开路及短路保护机制应用范围：智能手机 、数码相机、笔记本充电设备、Pad工作原理    HM100是一款支持QC2.0协议的US，高压充电接口芯片，芯片通过D+\D-两个引脚的电平来判断需要输出的电压，然后通过V1\V2\V3这三个接入了电源反馈系统的端口，来控制输出电压达到需求值。

当SVCC的点平达到4V，芯片会在20MS之内开通N5，以使D+和D-联通，并且保持V1\V2和V3几个口的开关管关断。

芯片连接D+和D-，使得充电适配器和被充电设备进行US1.2充电协议的握手，此时适配器默认输出5V。

当D+的电平超过0.325V并且低于2.0V持续时间超过1.25S时，芯片进入QC2.0模式，如果持续时间小于1.25S则芯片继续处于US1.2充电协议，默认5V输出。

当HM100进入QC2.0模式，芯片会关断N5，并且打开N4，此时通过一颗内置的电阻（19.5K☊）在1mS之内，将D - 的电平拉低到0V。

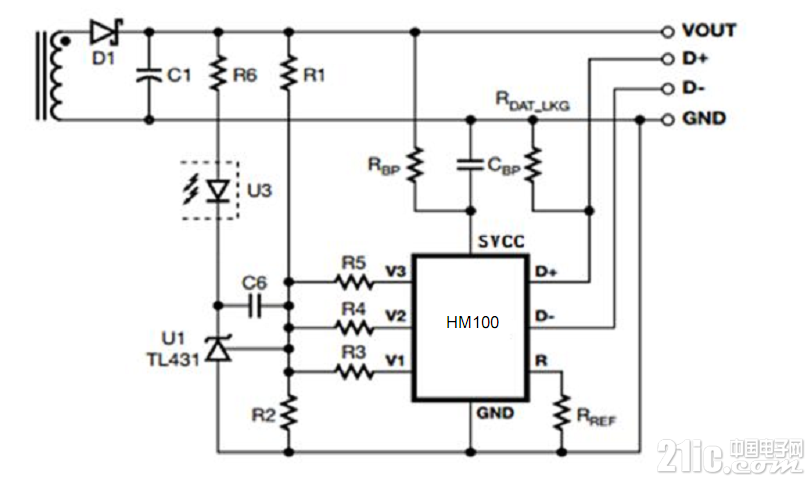

此后，芯片将接受被电设备发出D+和D-的电平，来控制AC-DC输出相应的电平，具体的输出电压和D+、D-的每日顶一贴，需要资料的可以留下邮箱应用原理图：发个我看看

jjjyufan 发表于 2015-10-19 09:33发个我看看
