[变压器]关于变压器屏蔽的问题

求教大神关于这个变压器的问题。

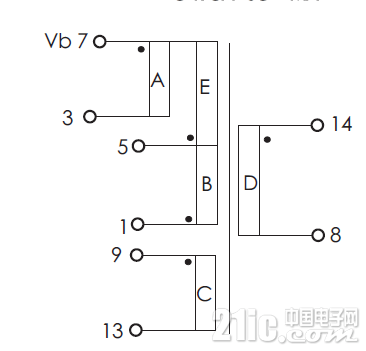

绕法见图，三明治绕法。

1-7为原边。

14-8为副边，其他为辅助绕组。

副边绕组内外都加了一层铜箔屏蔽，铜箔没有接任何引脚，也没接地。

用LCR测试电感量与同样绕法但是没加屏蔽的要差很多，差一个数量级。

这是什么原因呢？求解PS：结贴是怎么结的？新手不会操作。

铜箔首尾不能接触，必须绝缘，否则就是一圈短路环。

你大概有某圈铜箔首尾相联接了。

maychang 发表于 2015-7-8 09:14铜箔首尾不能接触，必须绝缘，否则就是一圈短路环。

你大概有某圈铜箔首尾相联接了。

...

早上我把铜箔都连到接地脚了，情况还是没有改善。

当然依然是首尾相连的。

但是网上查了很多建议都绕1.1T的。

“网上查了很多建议”那个可不大靠谱。

屏蔽层应该有重叠，但重叠处必须绝缘。

maychang 发表于 2015-7-8 11:38“网上查了很多建议”那个可不大靠谱。

多谢
