[开关电源]耳机接口取电电路

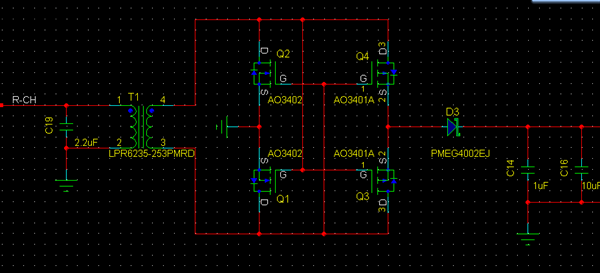

这是个耳机口取电电路，变压器为1：20. R-CH输出固定频率 几百mV幅值的正弦波。

但是不是说mos只可对方波进行整流嘛？如果是正弦波，导通时机和关断时机又如何控制呢，图中的电路是如何工作的啊？因为D3的存在，不会产生反向电流，所以这个电路用于正弦波没有问题。

你变压器的输出分别为正或负这个电路不难分析。

其实既然都用了一个肖特基防反向电流了，还不如就用4个肖特基组成桥，电压损失也多不到哪里去，成本应该能省点。

耳机接口取电，之前拉卡拉的手机POS就努力想做，最终还是放弃了，因为不同品牌的手机，其耳机口音频输出的幅值不同，输出大的没问题，输出幅值小的取到的电就很微弱，不足以支持系统工作。

楼主还是多多评估下根据你上面的图，确实利用了MOS管内部的二极管，组成了桥式直流；

yanwen217 发表于 2014-8-4 16:41 耳机接口取电，之前拉卡拉的手机POS就努力想做，最终还是放弃了，因为不同品牌的手机，其耳机口音频输出的 ...
