IR2110S高端不输出

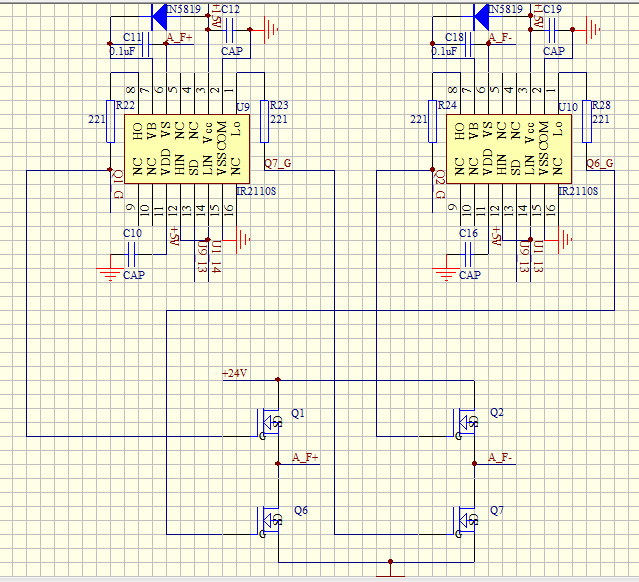

本帖最后由 zhaoyan742 于 2015-3-5 16:51 编辑 电路如图C:\Users\zce\DesktopHIN和LIN是接在一起的，MOS管IRFZ44N的负载接的是半导体制冷片，U9的高低端分别控制Q1、Q7导通，U10的高低端分别控制Q2、Q6导通，实现半导体制冷片上电压极性的转变，可现在IR2110S的高端无输出，低端输出正常，不知道怎么回事，请高手指点，不胜感激！问题：1、跟负载是半导体制冷片有没有什么关系？2、HIN和LIN接的是直流5V信号，VDD接的是5V，是不是一定要接PWM信号才行？3、自举电容是不是有点小？
大虾们，求指点啊自举实际上就是利用了电容电压不能突变原理，用一个跳变的源，把交流信号抬高到更高的一个直流电位上去。
持续导通，电容是隔直流的，就不会有能量传递到高端了，这类原理的这种芯片，驱动占空比到不了百分之100,要想满额输出，用555和电容二极管另行自举我暂时把那个停下来了，我要恢复一下 再继续前行
zhaoyan742 发表于 2015-3-5 19:59大虾们，求指点啊解决了吗 平面变压器厂家 | 平面电感厂家
