[开关电源]MOSFET上的压降为什么会达到7V

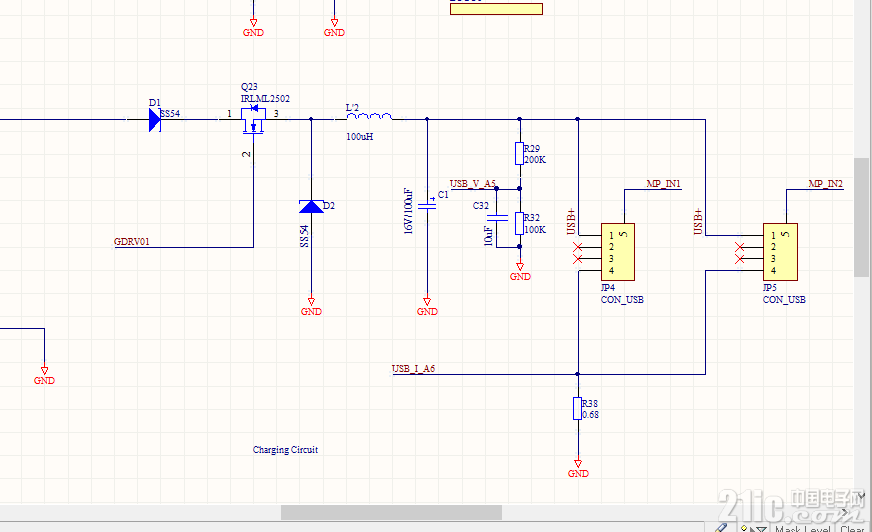

输入12V,输出是5V,GDRV01端是20kHZ的PWM波.Q23上的电压应该小于1V才对,为什么现在是7V左右?

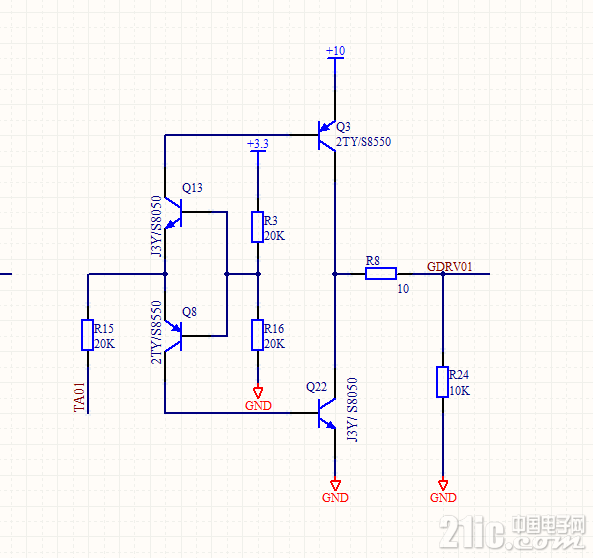

这个是MOSFET的驱动电路,发现3.3V没法让上面型号的MOSFET完全导通.
爱奔跑的图图 发表于 2015-8-5 12:48这个是MOSFET的驱动电路,发现3.3V没法让上面型号的MOSFET完全导通.Q3饱和，也只能将MOS管驱动到对地为10V。
但此时MOS管导通，源极对地可不是零。
楼主对“电压”的概念还不够清楚。
那个因为你脉宽的问题，1 假设你的脉宽全是高电位，MOS管的压降应该在0.1V只有。
2 假设你的脉宽是50%、MOS压降就是输入电压的05%，不过这个不是真正的压降， 应该是这个回路的分压，不过在PWM的波形截止时MOS是没有电流和功率，否则你那个MOS早就烧掉了。
3 假设你的脉宽全是低电位，MOS管的压降就是你的输入电压。
