[稳压电源]阻容降压看过来，输出12V和5V

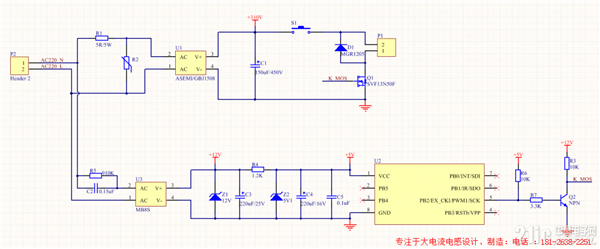

看图，上下两个全波整流后共地安全吗？下面得到的12V需要通过单片机来控制上面的N-MOS，共地的话Q1的电流是不是也会从MB8S流过？
控制N-MOS是PWM信号，共地有影响的话该怎么弄才好？
都准备在Q1的G极加个310V稳压到12V，然后单片机再控制光耦控制Q1的通和断。
。
。
看图，上下两个全波整流后共地安全吗？不安全！不能这样搞。
下面得到的12V需要通过单片机来控制上面的N-MOS，共地的话Q1的电流是不是也会从MB8S流过？当然。
控制N-MOS是PWM信号，共地有影响的话该怎么弄才好？改用电源变压器。
比如“兵”字变压器。
想省事而且不怕重量大就用个工频变压器，否则用个ACDC。
xmar发表于2017-8-2216:40
看图，上下两个全波整流后共地安全吗？不安全！不能这样搞。
下面得到的12V需要通过单片机来控制上面的N-...
上面一组是只能用这个方案，下面一组如果用变压器的话，控制上N-MOS的12V取点，没有公共的参考电位能行？
大仙为什么发表于2017-8-2217:30
上面一组是只能用这个方案，下面一组如果用变压器的话，控制上N-MOS的12V取点，没有公共的参考电位能行？...
有电源变压器隔离，可以共地。
自然有公共的参考电位了。
真好折腾，用一路电源就可以
这效率能忍受吗？降压要达到90%以上才好！
