[开关电源]求助：做开关电源三极管发烫，芯片去耦电解电容冒烟

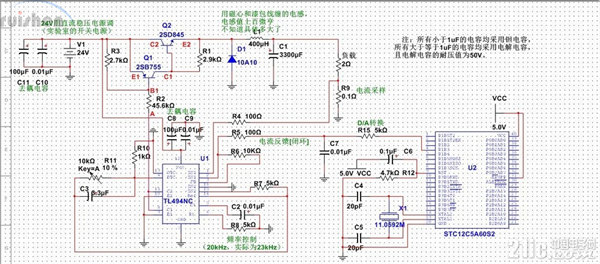

不能发图片:(请在以下网址前加http://  后面加?isscore=1#isScorexiangce.baidu.com/picture/album/list/3c13d34d83bfe95c16830f035625c8a75574413d自己做一个开关电源，如图所示。

两个三极管都有加散热片。

单片机P1.3口输出的是一个（用万用表测）平均值为0.2V左右的方波，TL494的11脚输出的是一个占空比很小的方波，最小值为0V左右（存在一定干扰，所以在0V上下波动），最大值为24V。

当R3从几百欧调制几千欧时，Q1的集电极导通程度越来越大，但当集电极最大电压为9V左右时，TL494芯片12脚附近的去耦电容就开始轻微冒烟了我不理解的是，我在调节R3改变的是Q1的VBE，Q1的集电极也电压值在升高，电流在增大。

可是这和TL494电源脚（12脚）的去耦电容有什么关系呢？希望各位不吝赐教！万分感谢！无图  无真相可能等级不够，我发不了图，也发不了网址我把网址拆开了，把下面的两个“删除汉字”删掉就是网址了请在以下网址前加http://  删除汉字xiangce.baidu.com/picture/album/list/3c13d34d83bfe95c16830f035625c8a75574413d删除汉字?isscore=1#isScore 本帖最后由 xmar 于 2015-7-21 14:31 编辑 有可能是C8电解电容正、负极性接反？ 耐压不够？
