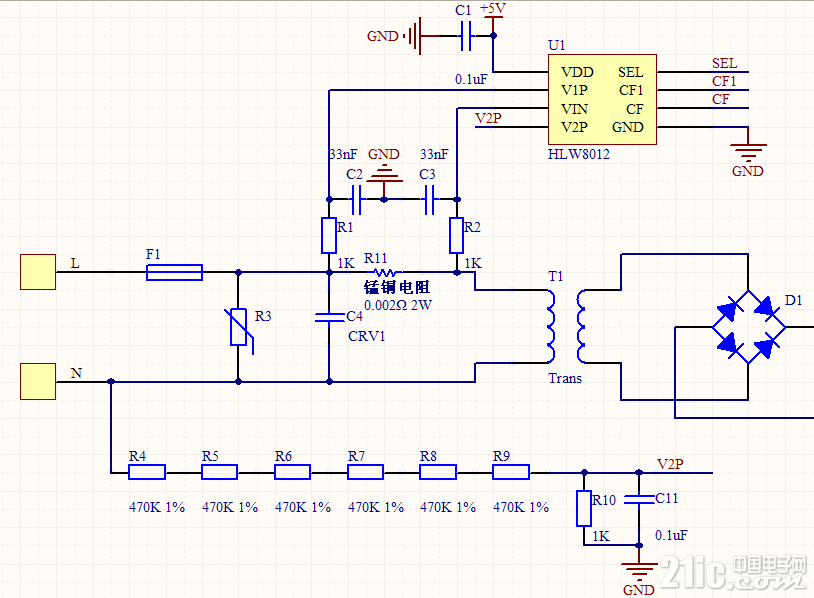

[稳压电源]设计一个计量电路，求问大神们，这个电路对吗

要设计一个耗电量的计量电路，请问大神们这个电路有没有问题？

HLW8012做不到差分采集的，实际还是单端采集，所以你只能把锰铜电阻并在L和N两端，并且还要把N共GND。

不如用电压互感器，有可以参考的电路，而且可以做到隔离。

实际应用也没问题。

电压信号怎么回流呢？流到地后肯定要到L端。

没看出来L是地啊。

cronus2发表于2017-9-917:05

HLW8012做不到差分采集的，实际还是单端采集，所以你只能把锰铜电阻并在L和N两端，并且还要把N共GND。

不如...

我的负载不在强电L端，负载在后面整流后的12V和5V输出，那HLW8012和锰铜电阻应该怎么接呢？或者是有没有电压互感器的参考电路提供一下，给我学习学习。

zyj9490发表于2017-9-1011:38

电压信号怎么回流呢？流到地后肯定要到L端。

没看出来L是地啊。

负载接在弱电端，弱点或回流到地，不可以吗

qq553073951发表于2017-9-1111:29

负载接在弱电端，弱点或回流到地，不可以吗

你取到的电压信号怎么形成电流回路，也就是从N端（电网）产生的信号电流怎么回流到电网上。

你选的地电位在那？
