带不起负载问题，L6599芯片，什么原因呢

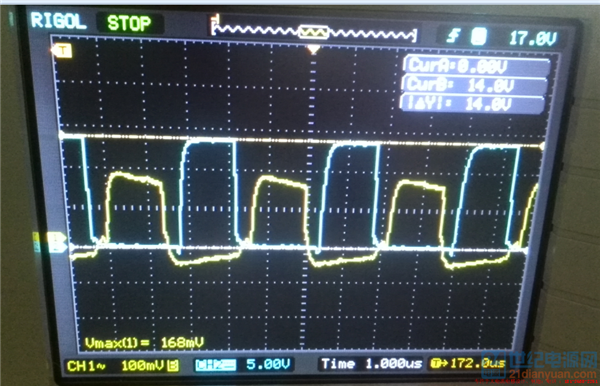

驱动波形以mV计，当然有问题。
变压器参数对吗
探头有问题，重新测试，可以带2W，高端驱动11.2V，低端驱动13.8V。再高负载就带不了。
测试6脚电流采样，波形有问题，如何解决？
看样子电路不干净，有杂波振荡，测一下变压器输出端的电压波看看。
做过这个电路，没有碰到带不了载的问题。看了电路就是第6脚与我的接法不一样，开机后在带载时监测6脚峰值电压，如果没有过阀值保护就可能芯片不好，再有谐振电容的波形也测一下看看。
哦哦，你做的多少W，你的5脚有没有下拉电容？
下载附件

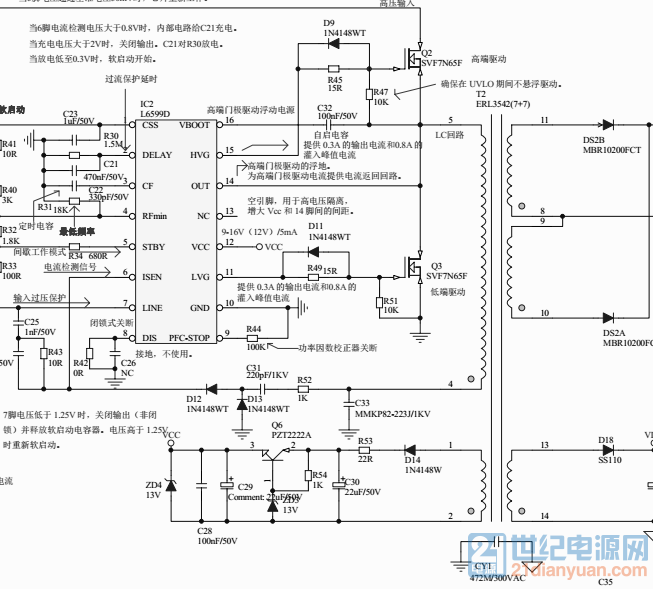

你的做好了吗？LLC波形如何？ 最近都在学着做这款，没遇到这样的波形。 看波形，既没有达到最低工作频率，也没有过流保护。目前电路好像工作在最高工作频率。没看到反馈部分电路。 楼主有没完整参数原理图看看 PFC部分正常，应该是后级问题了,有熟悉的，看看什么原因,谢谢 大概参数和我的产品很相近，具体回公司再帮你看。你先断开恒流环看能不能带起来。
断开了，也是带不起的。 反而断开电压环，可以带载 电压环路补偿问题 找到原因就好办 调了很久补偿没效果，一带载就沙沙响声，带载时光耦电压会升2V，难道不是这里的问题，但是我把补偿断了又可以带 看看环路具体参数 满载带不动吗？楼主如果搞定了，请回复解决方法。 估计是进入了恒流模式，是可调电源吗？如果是那就是恒流环路有问题，断开恒流环路试，如果不是可调电源，这恒流电路就多此一举。 楼主的可能是LED电源，所以有恒流环 噢，原来如此。 看了楼主贴出的全图，电压反馈部分是简单问题复杂化，用了运放，是可调电源吗？U7A估计是电压控制、U7B是何用，不解？另外，R86应该接到电源OUT处，R37改为1K试试。 楼主是断开控制环路能带载，估计不是这问题吧。 我也是这样想的，VCC和原边是一起的。其它的在另一边，但我现在没有用VCC供电呀。现在正在重做变压器。 按理论不是VCC与原边一起的问题 VCC在原边确实不好，还是要绕在副边，这是我经历过烧芯片的教训得来的。如果重绕变压器建议原边34匝，副边4匝，电感量在600UH左右，漏感100UH左右，不需要浸漆可直接上机试，方便重绕。不过你的机控制环路问题是主要的。 C20放大些，R32弄小些？
试试 电流采样没问题，现在可以带载，但是空载有时有吱吱声，上机一会马上死机，波形也是一上电正常，过10秒，波形就一下有一下没有了，然后就关机了
