ACDC次级整流的原理

各位电源前辈，小弟我之前没有做过电源，现在公司需求，开始做电源，有一些问题请教各位大佬，希望各位大哥不吝赐教，最好详细一些，谢谢。

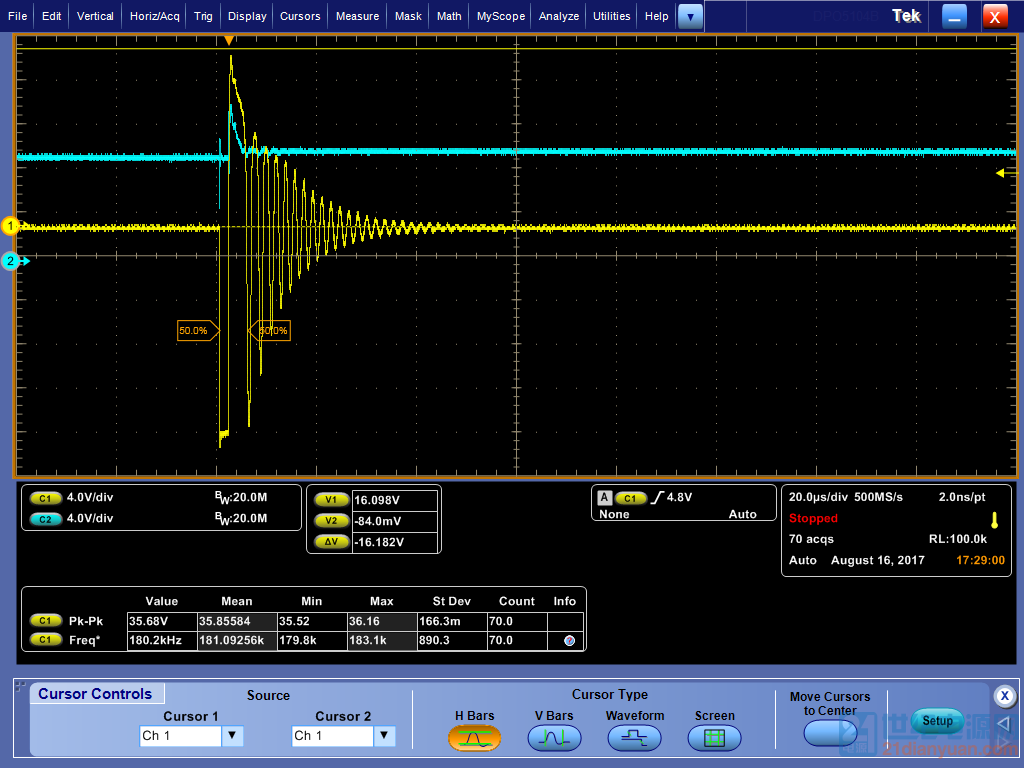

如附件图，测试了ACDC次级，用二极管整流前后的波形，比较奇怪的是二极管是怎么把PWM波整成直流的，以及后面的震荡的原因是什么呢。相对于普通的二极管的整流一般都是半波整流，这个SBD的整流效果是怎样的。
非常感谢。
如果用MOS整流，波形是不是差不多，谢谢。

ACDC次级整流？

整流后没加电容吗

加了加了，我测试的时候去掉了额，我知道电容的作用。但是我想知道是的整流二极管的作用。因为一般我知道的二极管做整流都是滤掉半波的，奇怪的是怎么把一个PWM波变成一个恒定电压输出的，谢谢！

楼主先将你所用的线路图上传再说

你好，就是这样的原理图。次级就是一个二极管整流。

后级输出端为啥不接高频滤波电容

顶一下，求解啊！ 谢谢！
