触摸调光

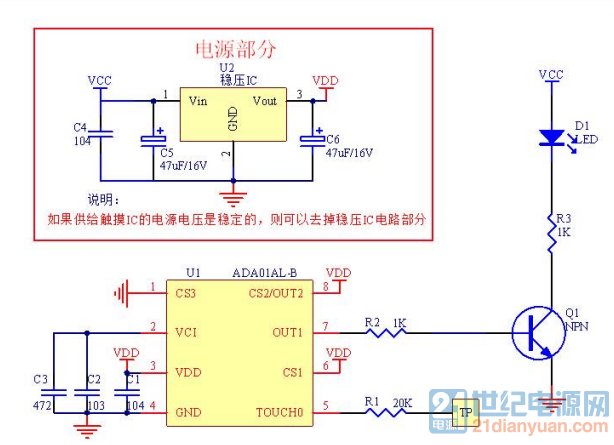

求助，图为触摸调光原理图，整个工作原理是什么，其中的Q1的作用是什么？？？

打击一下你的信心了，如果不知道Q1什么作用，这个电路你也不要分析了。 芯片内部一定带MCU（单片机），因此芯片也没有什么好分析的。

这种专用的调光IC的资料可以直接向厂家索取  Q1的作用起到开关

准确的讲，Q1称为驱动三极管，芯片本身的驱动电流很小，不足以提供足够的电流给发光二极管，于是借助于三极管增加输出电流，于是芯片只要提供很小的电流即可，比如1mA足够了。从这个电路图中看到LED串联的限流电阻为1K，则这个二极管也是小功率的，大概正常工作电流也就20mA左右。 芯片不要分析了，应该内部自带固件（固化在芯片中软件）。

当检测到有按下，触发三极管导通，LED亮

图中触摸端一般接个电容到地调节灵敏度的，有的芯片支持触摸自锁，有的不支持，触摸一下7脚电平会一直保持，通过触摸来翻转电平来驱动三级管控制灯的亮灭

高低电平让三极管导通和截止而已

开关作用 平面变压器厂家 | 平面电感厂家
