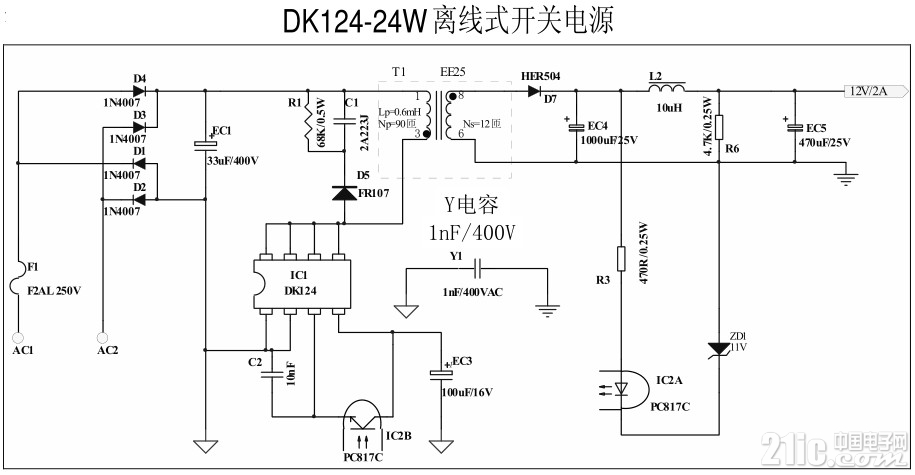

[开关电源]这个离线式开关电源中Y电容的作用是什么？

本帖最后由 oldzhang 于 2015-8-29 19:08 编辑 这个Y电容会不会导致人触电？这个Y电容的作用是什么？是不是离线式（隔离式）AC-DC开关电源都要加这个Y电容？满意回复+2摸摸 查看完整内容Y电容在这里主要是消除共模干扰.按标准是不会被电.当然我说的是按标准,也有很多地方不按标准的,那就是没接地线.肯定挨电.不过这个电电不死人,只是有点刺痛,如 ...在电路中Y电容的作用是什么？电磁兼容方面要用的，接触皮肤还是有一点点麻麻感觉加了这个Y电容，用手摸次级，可能感觉不到麻，但是用身体其它地方碰到次级，会有电人的感觉。

隔离电源大部分都要加这个电容，但一些小功率电源，不加Y电容也能过EMC，那就不用加了 本帖最后由 摸摸 于 2015-8-31 13:40 编辑 Y电容在这里主要是消除共模干扰.按标准是不会被电.当然我说的是按标准,也有很多地方不按标准的,那就是没接地线.肯定挨电.不过这个电电不死人,只是有点刺痛,如果再大一点或一堆这样的设备并联了,会麻.
