[变压器]电源

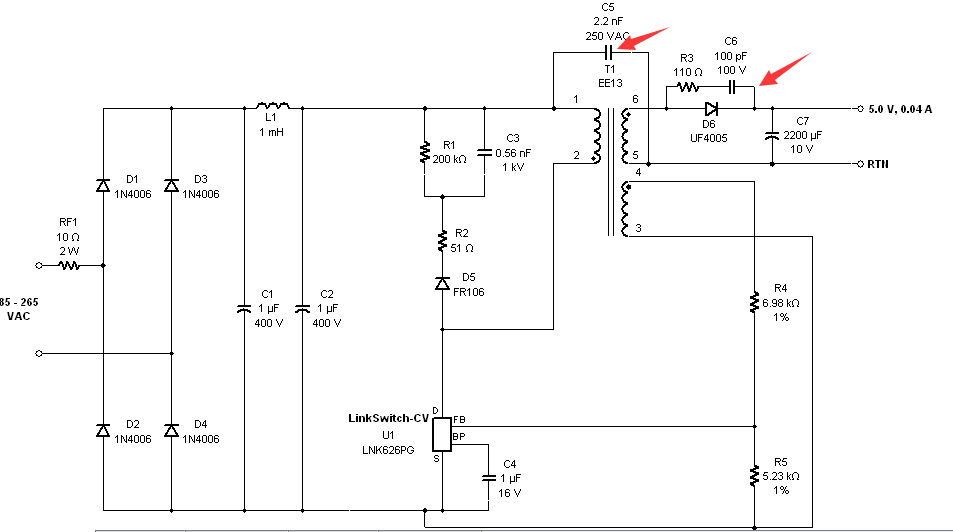

本帖最后由 潜力变实力 于 2015-3-6 11:43 编辑 正在调试这个电源，图片中标注的地方不明白是什么作用，希望得到大神们的指点满意回复+5jjjyufan 查看完整内容Y电容用在变压器初始地与次级地的跨接用法 在开关电源EMI的整改过程中，相信很多工程师都对X电容、Y电容、共模电感的用法及相关属性都是非常了解的。

这里， ...+4xjjspace 查看完整内容第一个是安规电容。

第二个那里是当断电时次级线圈中还会有能量，二极管和RC组成回路，把这部分能量损耗掉。

D5 R2那部分也应该是同样作用。

...+4yytda 查看完整内容那改的地方可多了，保险管，整流桥，电容，变压器，MOS，输出二极管，PCB的铜皮宽度，这些功率器件全都要改，如果只是稍微增加一些电流，就不用改了 ...+3jjjyufan 查看完整内容PI的功率受制于芯片本身 当然小幅提升点电流是可以的 变压器要重新绕的 先查下主控最大能做到的功率 再重新计算变压器 ...+1yytda 查看完整内容怎么没图？+1yytda 查看完整内容还是没图啊+1yytda 查看完整内容哦，那是Y电容和输出二极管的RC吸收回路+1jazzyfox 查看完整内容5,7,8楼的兄弟已经解说的很仔细了怎么没图？

yytda 发表于 2015-3-6 11:43怎么没图？

潜力变实力 发表于 2015-3-6 11:43图来了

潜力变实力 发表于 2015-3-6 11:43图来了
