小弟初接触EMC，求助各路好汉

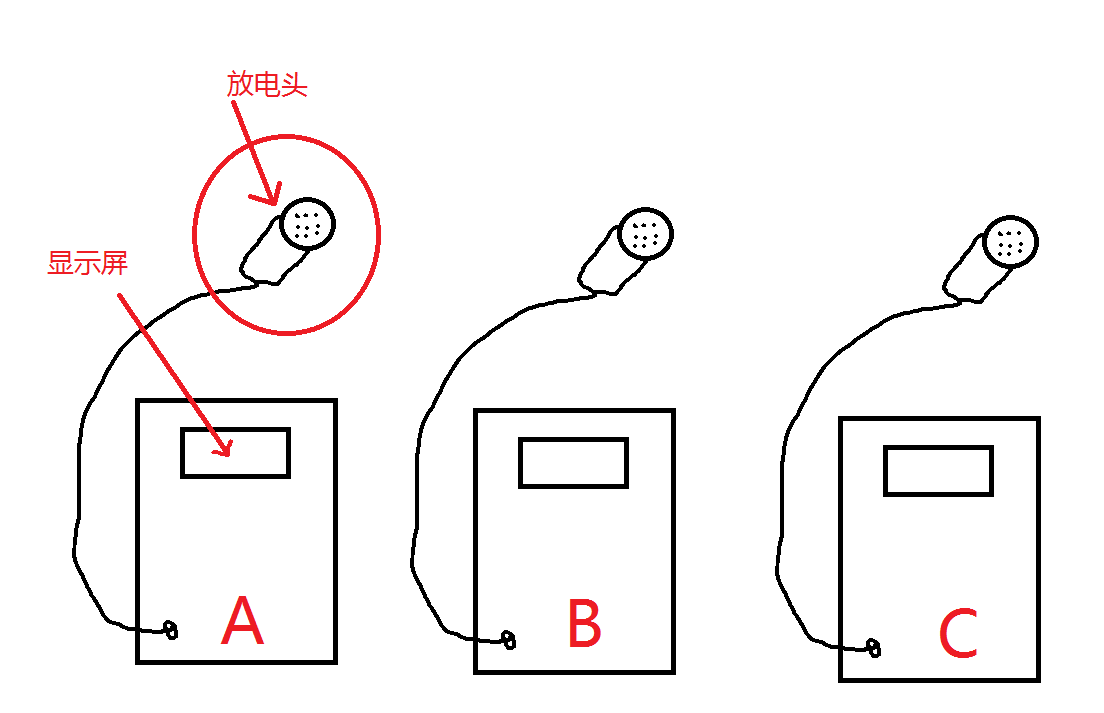

如图放电头是经过一个高压包 对人体 或其他物体 进行 5KV 50HZ的放电，只要其中一个进行放电 ，其他的几台仪器的 显示屏就 不行了，只有背光是亮的，其他的全乱了，放电停止后 ，也不会恢复，只有重新上电后才会恢复。

求助各位，帮帮小弟分析一下原因，确实是EMC问题，需要详细情况才能分析原因。

大概是共模干扰、辐射干扰之类，更可能是你的控制板布局不大好，或者保护、吸收环节有缺陷甚至干脆没有。

罩子应该是需要的，接口处压敏器件和线路坑定也要的

wh6ic 发表于 2015-4-27 16:51确实是EMC问题，需要详细情况才能分析原因。

大概是共模干扰、辐射干扰之类，更可能是你的控制板布局不大好 ...

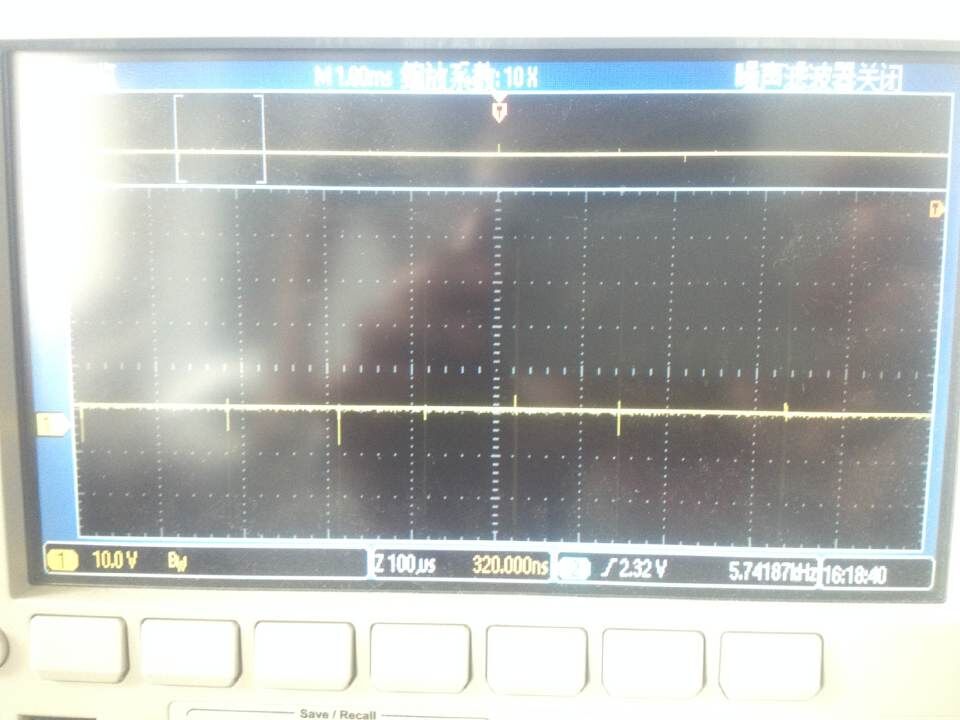

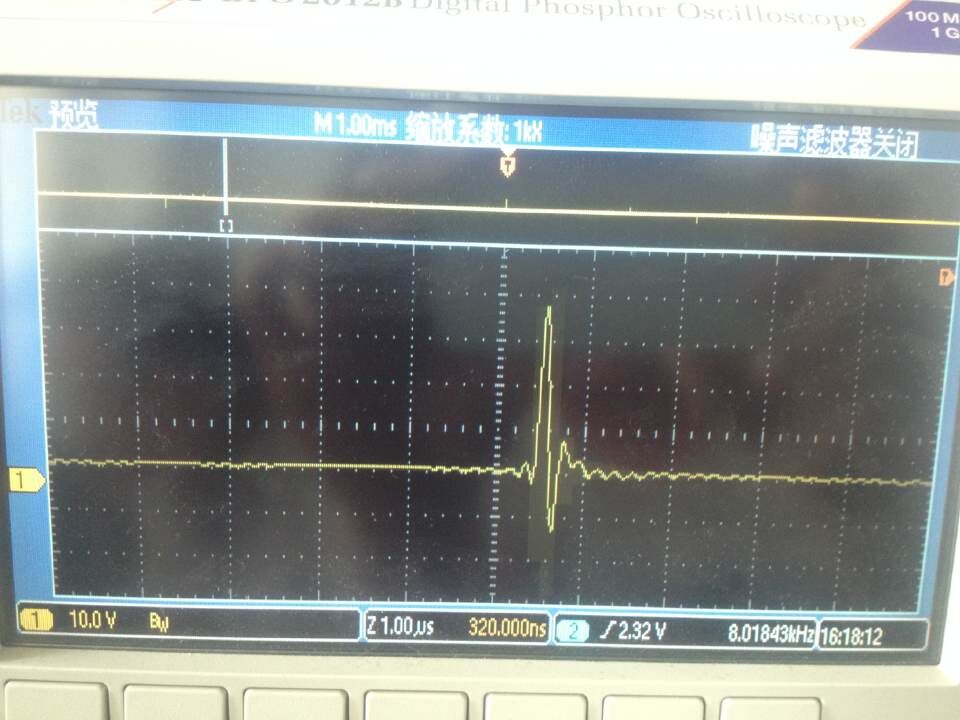

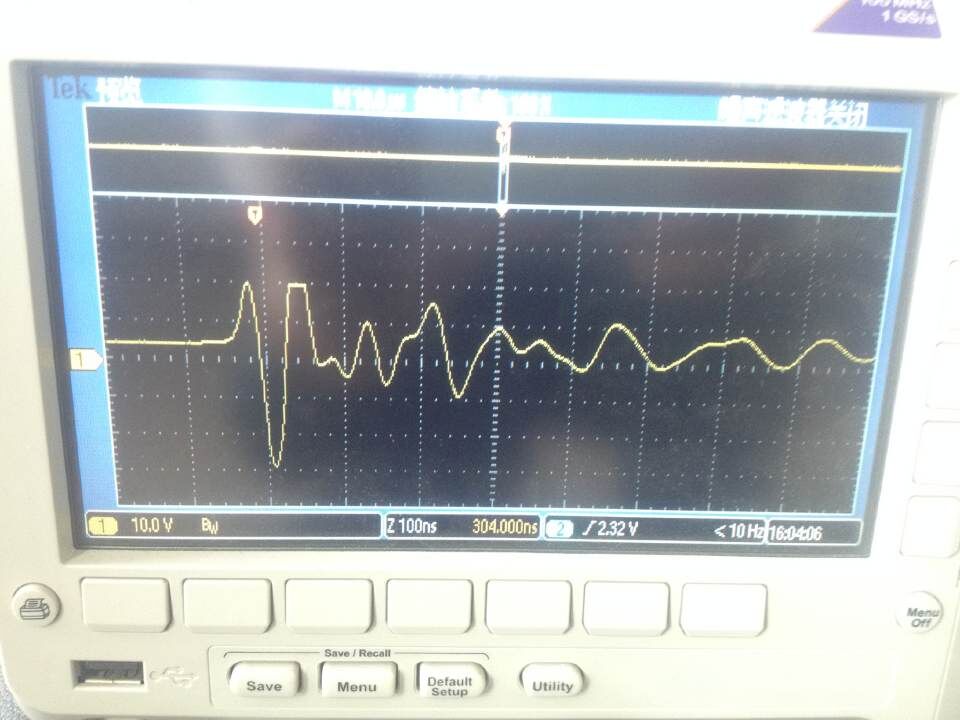

这些是放电时 ，芯片的VCC引脚示波器测的波形是不是  对电源的干扰太大了，有什么办法解决吗，还发现了 ，单片机和显示屏驱动芯片的通信数据线 混乱了，甚至会发生电平完全翻转
