apfc整流桥输出波形异样

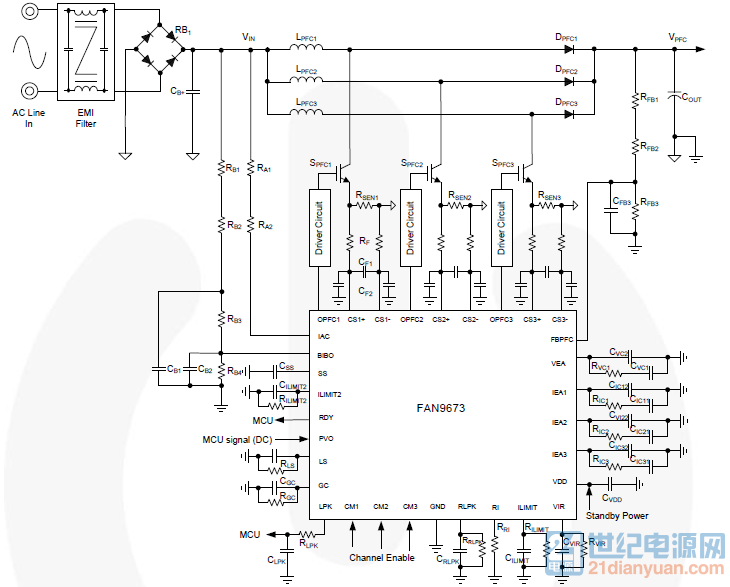

用fan9673做apfc电路，我用示波器测试整流桥后面的电压波形并非是手册上显示的馒头波，就一个直流信号，请问是什么原因

确定是的测试方式没有问题？ 确定你有加一些负载？

CB=1uf，空载没加负载，直接测CB两段的波形

你那个CB+是多大的？带了多少负载测试的？

1uf，空载

空载没有能量消耗，这个电容只有充电没有放电，当然是一个直流了。

正常的肯定是馒头波

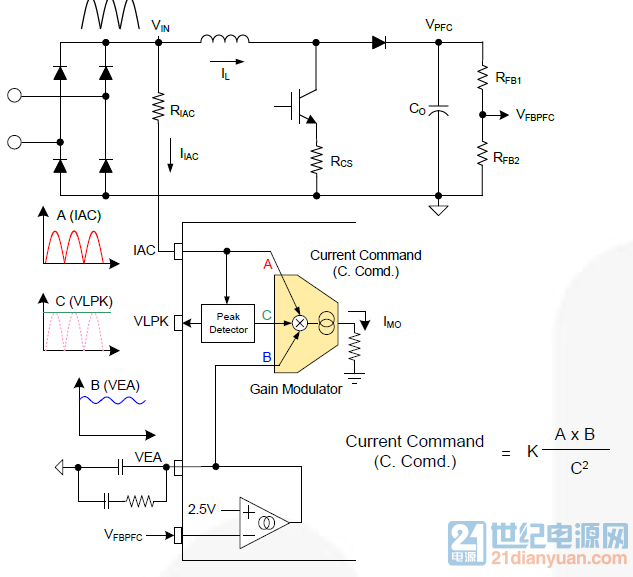

芯片一直也是没用工作，测了芯片引脚，发现和IAC相关的PLK是错误的，正常的是PLK和IAC的值成100：1，但测量的波形不是馒头波

后面的Co电容是不是对它有充放电啊 平面变压器厂家 | 平面电感厂家
