全桥逆变方波尖峰

各位大神好！请教大家一个问题，我用一个全桥驱动一个高频变压器，然后用高频变压器驱动一个RLC串联谐振电路，测得H桥的四个功率管方波信号均没有尖峰，但测得高频变压器输出方波边沿均有尖峰，测得电流信号同样也有，波形如图。烦请大神们指点是什么原因产生了这个尖峰，谢谢！

你看看这个

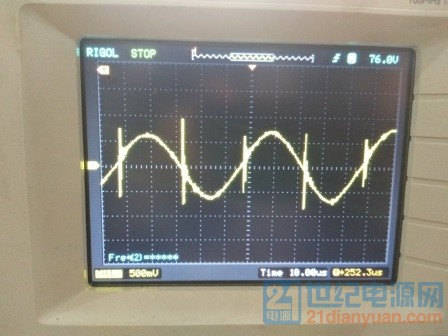

您好！我看了这个文档，文档里面有些地方不是很懂，我的设计里面没有牵涉到电流环。我是用全桥直接驱动的高频变压器，然后再用高频变压器驱动LC加一个电流采样电阻，测得高频变压器的电压波形如上图方波波形，测得电流采样电阻如上图正玄波波形。全桥每一个功率管在开关时都没有尖峰存在，为什么在变压器输出会有尖峰呢，难道是变压器漏磁或者磁饱和问题，在图片“电路图”中，器件PZT/CQ两端的导线我用的是5米单股铜芯线，这个会影响吗？能帮我分析下吗？谢谢！

你的图片在哪里啊，你可以桥后接LC，然后在驱动变压器，试着改改L和C的值，对比下

你的功率不大，5m不应该有问题，如果怀疑的话双绞下

不好意思，图片如附件，功率还是挺大的，几千瓦 平面变压器厂家 | 平面电感厂家
